健康小屋微控制器紅外感應

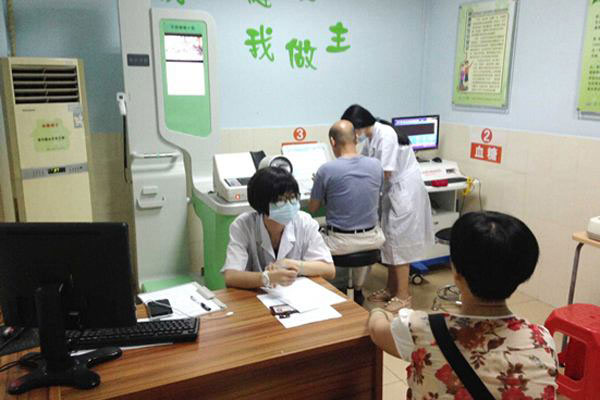

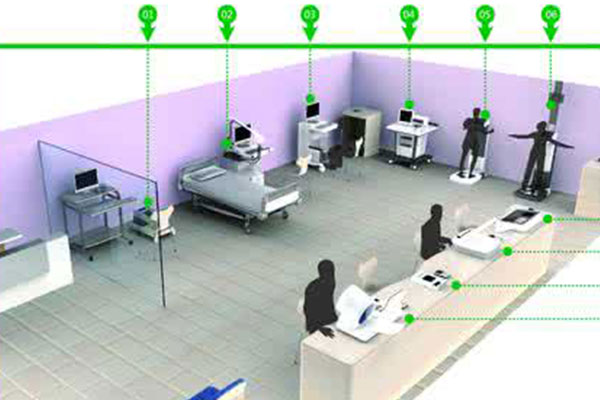

健康小屋可以設置在醫院內，也可以設置在藥店旁或設置在診所旁邊，用作客戶檢測身體之用。
健康小屋微控制器4可以采用STM32單片機，其芯片圖略。
健康小屋的電動滑門13在沒有人的時候是開著的，當有人進入健康體檢小屋內后，觸發小屋內的紅外感應開關11，紅外感應開關11閉合，紅外感應開關11給微控制器4通電，微控制器4控制電動滑門13自動關閉，血壓檢測裝置9用于檢測用戶的血壓信息，體溫及心率檢測裝置10用于檢測用戶的體溫和心率信息，然后傳送給微控制器4，微控制器4獲取血壓檢測裝置9的血壓信息、體溫及心率檢測裝置10的體溫和心率信息，通過顯示器5進行顯示。
控制柜3以及控制柜3前表面的鋼化玻璃板6用于防護微控制器4以及顯示器5免遭意外損壞。鋼化玻璃板6便于觀看顯示器5。
健康小屋由于設置有電動滑門13，因此本實用新型的私密性好，不容易泄漏用戶隱私。
桌板7和座椅8方便用戶坐著做血壓、心率以及體溫檢測。

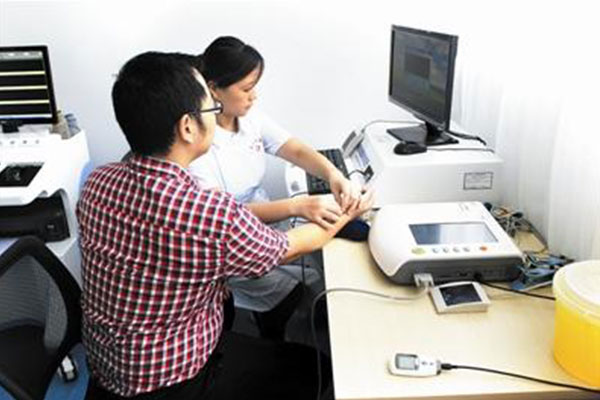

健康小屋血壓檢測裝置9包括設置于桌板7上的圓筒91，在圓筒91的內壁設置有氣囊，該氣囊92連接有氣壓傳感器93，氣囊92還連接有電動氣泵94和電動氣閥95，在氣囊92后方的圓筒91上設置有光敏傳感器96，光敏傳感器96以及氣壓傳感器93、電動氣泵94和電動氣閥95均與微控制器4連接，微控制器4獲取光敏傳感器96的信號控制血壓檢測裝置9工作。
圓筒91用于固定住環形的氣囊92，氣囊92設置有手伸入的通孔，其中電動氣泵和電動氣閥95設置于控制柜3內可以防止損壞，電動氣泵94和電動氣閥95通過管道與氣囊連接。
健康小屋光敏傳感器96為一對相對設置的激光發射管與激光接收管，用于獲取用戶的手伸入時的信號，當用戶手伸入圓筒91內后，微控制器4獲取光敏傳感器96的信號控制電動氣泵給氣囊92充氣，當氣壓傳感器93檢測氣囊92的氣壓到達設定值時，控制電動氣泵94停止充氣，再控制電動氣閥95緩慢放氣，微控制器4獲取氣壓傳感器93測量的血壓信息傳遞給顯示器5進行顯示。
