采用這樣的設計后，本發明至少具有如下優點：
1、本發明集心電、血壓、血氧、體溫、呼吸等生理參數的檢測、顯示、網絡數據傳輸、 身份識別、報告輸出功能于一體，電路集成化程度更高，抗干擾能力更強，測量更為準確，結 論更加可靠；
2、可自動建立終身個人電子健康檔案，記載用戶的工作環境、年齡、家族及病史等 信息，并保留體檢報告，從而為后期診療提供“動態觀察”依據；
3、可將終端體檢機檢測的各項生理數據上傳到網絡服務器，再由醫療專家結合用 戶的具體情況，對體檢結果逐條解釋，通過比較分析確定有無某種疾病的傾向、是否處于亞 健康狀態，并給出調養建議，所給出的詳盡的體檢報告相當于為用戶提供了私人健康顧問 服務，利于盡早引起注意并進行防治，可減少因隱藏、慢性疾病造成的突發死亡狀況；
4、可設計為類似于銀行排隊叫號機的外形，適用于企業、醫院、社區、學校、銀行、 機場、車站、農村等人口聚集的場所，用戶只需持一張帶有唯一 ID識別號的射頻卡，經身份 確認后即可在系統中查詢和瀏覽其個人電子健康檔案，并將測量得到的生理參數保存到遠 程數據庫中，不必家庭常備，卻可隨時享受優質的體檢服務；
5、可及時提供診斷和治療方案，為及時、有效的診療提供保障，減少醫療保險和農 村合作醫療的經費開支，通過就近安置、遠程聯網和會診，減少了醫療專家出診和患者去醫 院就診所需的時間和費用，可以實現心血管疾病等慢病患者獲得就近的醫療服務，使患者 以低成本獲得高品質的醫療服務，更利于偏遠地區的患者獲得平等的醫療服務，同時為提 高基層醫療機構和社區服務中心對各種疾病的快速診斷和響應水平、促進個人生理參數信 息的標準化和數字化、全面構建醫療信息化平臺提供了基礎。
上述僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，以下 結合附圖與具體實施方式
對本發明作進一步的詳細說明。圖1是本發明自助健康小屋系統的組成示意圖。圖2是應用本發明系統的健康小屋方法的流程圖。

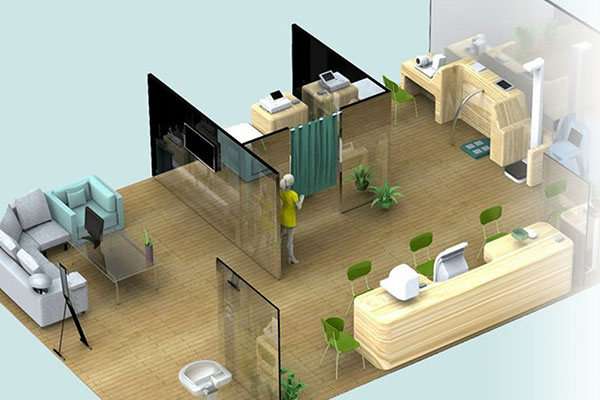

具體實施例方式請參閱圖1所示，本發明自助健康小屋系統，主要包括終端體檢機、無線傳輸模塊 和網絡服務器，終端體檢機通過無線傳輸模塊與網絡服務器連接。終端體檢機包括主板、檢測控制模塊、檢測附件、顯示模塊、用戶識別模塊和AC/DC 電源模塊，還可根據需要配置220V電源插座、船型開關、掛架支架、功能接口等。其中，檢測 控制模塊、顯示模塊、用戶識別模塊和AC/DC電源模塊與主板連接；檢測附件與檢測控制模 塊連接，或直接與主板連接。無線傳輸模塊可選用現有常用的3G網卡。用戶識別模塊可包括射頻讀卡器，并配以按鍵檢測模塊做為密碼輸入工具。顯示模塊包括VGA信號轉接板和帶有VGA接口的TFT液晶顯示器。VGA信號轉接板通過IXD控制接口與主板連接。TFT液晶顯示器優選17寸4 3液晶顯示器，并通過VGA 接口與VGA信號轉接板連接。
主板主控部件可選用NXP公司(恩智普，原PHILIPS公司半導體部門)的LPC3250 處理器，內部7條總線，7個UART串口，296個引腳，最高主頻200MHz，內置浮點運算處理器， 還可以通過外部總線接口擴展網絡，比現有的S3C2440處理器性能更優越。LPC3250通過1 個UART串口與檢測控制模塊通信連接；通過1個UART串口與血氧探頭通信連接；LPC3250 有單獨的IXD控制器和接口，通過此接口與VGA信號轉接板連接，VGA信號轉接板再與VGA 接口的TFT彩色顯示器連接；LPC3250內置1路USB HOST接口，通過USB HUB芯片擴展出4 路USB接口，用于連接3G或其他無線傳輸模塊以及用戶識別模塊。本發明的終端體檢機由交流IlOV 220V網電供電，AC/DC電源模塊將網電轉換 為直流12V和5V，分別為檢測控制模塊和主板供電，起到隔離保護應用部分且穩定降噪的 效果。檢測控制模塊可采用CM300模塊，包括單片機控制電路，與單片機控制電路連接 的心電檢測模塊、呼吸檢測模塊、體溫檢測模塊和血壓檢測模塊，單片機控制電路還通過隔 離電源模塊與AC/DC電源模塊連接，并通過隔離數據傳輸模塊與主板連接。對應的，檢測附 件可包括與心電檢測模塊和呼吸檢測模塊連接的心電導聯線、與體溫檢測模塊連接的體溫 探頭、與血壓檢測模塊連接的血壓袖帶、以及直接與主板連接的一體化血氧探頭等。血氧探頭可采用201010243146. 0號中國專利公開的“數字一體化血氧探頭”，作為獨立的處理模塊直接與主板連接，將血氧檢測模塊集成到血氧探頭內部，提高了電路集 成度，同時不會增加檢測控制模塊的電路板面積和厚度，也降低了設備成本。
心電檢測模塊采用陶瓷放電管，與集成電路BAV99LT1G可防止電路板因人體靜電 或比較大的極化電壓而損壞；采集到的信號通過運算放大器TL064CDR搭建的緩沖電路提 高信號的輸入阻抗；通過電阻匹配引出心電信號的威爾遜網絡；通過右腿驅動電路減小信 號的共模干擾；選用高精度高共模抑制比的差分放大器，做為心電信號的一級放大電路，該 差分放大器INA128U配合芯片電源輸入部分的磁珠以及旁路的電容，可以極大程度的提高 心電信號的抗噪聲能力；選用輸入偏置電壓在微幅級別的高精度運算放大器做為心電信號 的二級放大電路，大大提高的心電信號的基線穩定性；通過模擬開關以及內部的內定標電 路，可以達到硬件切換增益，并保證增益的準確性，極大的簡化了上位機的負擔；通過放大 器組成的選頻濾波器、配合二階低通濾波電路選出起搏信號的頻率、通過雙比較器組成的 限幅電路，選出真正的起搏脈沖；通過放大器與雙二極管組成的起搏抑制電路可以抑制大 幅值起搏信號對心電信號的干擾。呼吸檢測模塊通過放大器、限幅二級管以及選頻網絡組成的正弦信號發生器，產 生一個幅度在4V-5V之間、頻率在56K-62K之間的正弦波載波信號，通過放大器組成的有源 二階低通電路，去掉高頻干擾；通過高壓電容把載波信號加載到心電導聯線的輸入端，然后 把這個波形通過導聯線加載到人身上，高壓電容可以防止高頻電刀對電路的損壞，選用高 增益帶寬的運算放大器組成的差分放大電路，放大加載波后的呼吸信號，可以有效地抑制 共模干擾，通過無源低通濾波電路去除部分高頻干擾；之后再提取加載波后的波形，通過鍺 二極管的整流功能去掉載波，通過積分電路對波形進行整形，通過放大電路把去掉載波后 的呼吸波形放大，再計算就可以通過胸腔的阻抗變化得出呼吸率；利用鍺二極管的整流功能去掉載波，大大簡化了呼吸電路中的解調電路，遠遠優于傳統的通過固定頻率的濾波去 掉載波的方法；通過模擬開關而可以實現R-F與R-L之間呼吸信號取值的切換。
體溫檢測模塊選用千分之一的高精度電阻，以及高精度的5V基準源配合N-MOS型 三極管組成體溫校準電路，可以使電阻對應溫度值誤差在士0.1攝氏度以內；雙通道體溫 探頭切換，通過三極管與放大器組成的放大電路，可以實現探頭模式切換；通過放大器組成 的減法放大電路來判斷體溫探頭是否脫落。血壓檢測模塊通過壓力傳感器將氣路的壓力信號轉換成電壓信號，然后通過放大 電路將這個微小的電壓信號放大，送入MCU的AD轉換單元，并通過MCU的控制及數據分析 得出最終的血壓結果；過壓保護傳感器和集成運放芯片組成過壓保護電路，當壓力超過預 設的過壓值時，產生過壓信號，通過邏輯控制電路使單片機復位，氣閥打開，氣泵停止充氣， 從而避免過大壓力對人體產生傷害；泵閥控制電路主要包括四與門集成芯片和N溝道增強 型MOS管，MCU通過這部分邏輯控制電路控制泵閥的開關狀態。隔離電源模塊和隔離數據傳輸模塊由AC/DC電源模塊提供12V穩定直流電源，通 過隔離電源模塊產生士6V電壓，分別用兩路穩壓器LDO提供數字部分以及模擬部分的電 源，模擬與數字部分采用一點接地、這樣可以防止模擬與數字部分之間的電源干繞有效的 抑制噪聲，數據傳輸以及氣泵氣閥的控制信號通過光耦與主板進行傳輸。通過光耦以及隔 離電源模塊可以隔離4000V以上的直流峰值電壓，起到保護人體的功能。數據傳輸模塊由線性光耦和普通光耦組成，分別傳輸數據信號以及血壓控制信 號，可以隔離4000V以上的直流峰值電壓，起到保護人體的功能。
